DINA

Pionier der Antriebsüberwachung

Seit mehr als 30 Jahren entwickelt und fertigt DINA Elektronik aus Deutschland passgenaue Sicherheitslösungen für Maschinen. Erleben Sie schwäbische Spitzenqualität, und wie unkompliziert funktionale Sicherheitstechnik sein kann!

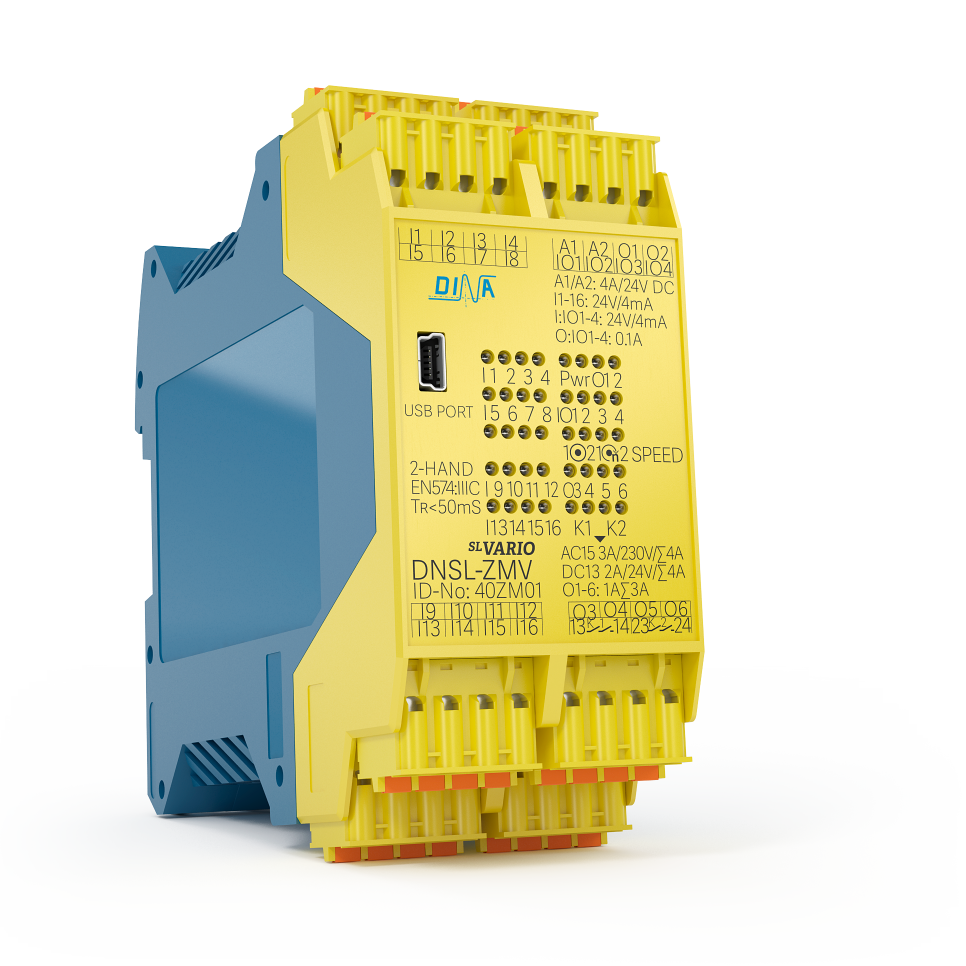

DINA Elektronik - SAFELINE Vario

SAFELINE Vario - Was immer Sie benötigen!

SL Vario ist ein multifunktionales, konfigurierbares Sicherheitssystem und kann bis zu 38 Achsen in verschiedenen Betriebsarten überwachen.

Das Zentralmodul verfügt bereits über 20 Eingänge, 6 Halbleiterausgänge und 2 bzw. 6 sichere Relaisausgänge. Mit unterschiedlichen Funktionsmodulen lässt sich die Baureihe flexibel erweitern.

Die kostenfrei mitgelieferte grafische Parametriersoftware sorgt für eine problemlose Konfiguration und bietet fast unbegrenzte Möglichkeiten.

  mehr erfahren

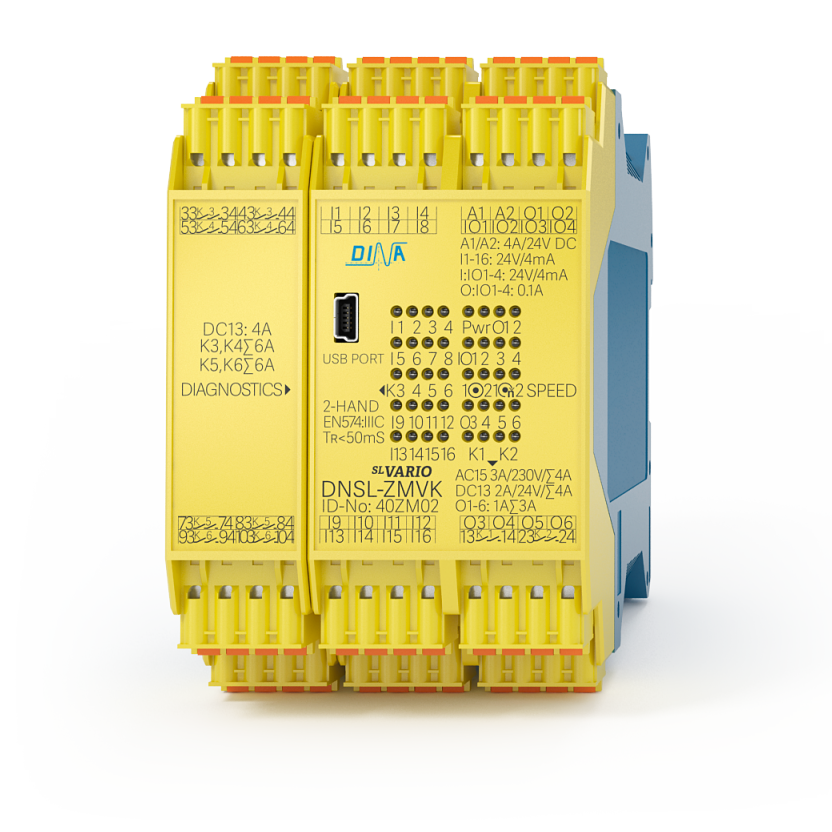

Das beliebteste Zentralmodule - ZMVK

  • Setzen Sie die Zentralmodule ZMVK für Anwendungen ein und ersetzen Sie bis zu 8 Sicherheits-Relais
  • Erweitern Sie das Zentralmodul mit einem Feldbus-Modul um mit der SPS zu kommunizieren und bis zu 128 Status Signale an die Benutzerschnittstelle zu übertragen
  • Um die Anzahl der I/O´s oder Antriebsüberwachungen zu erhöhen (z.B. in Werkzeugmaschinen, Verpackungsmaschinen, Automation, Holzverarbeitungsmaschinen, Anlagen) können Sie bis zu 14 Funktionsmodule anschließen
  • Benutzen Sie das Kaskaden-Modul CMV oder das Netzwerk-Modul NIV, um ein dezentralisiertes System zu kreieren und verteilen Sie Safeline VARIO auf bis zu 8 individuelle Einheiten
DINA Elektronik - Das beliebteste Zentralmodul - ZMVK

Feldbus Module

  • CANopen
  • Profibus DP
  • ProfiNET
  • EtherCAT
  • Ethernet /IP
  • Modbus
  • Powerlink
Zusatz Ausstattung:
  • 8 sichere digitale Eingänge
  • 4 Byte Eingangsdaten
  • 8 Byte Ausgangsdaten

SL Vario - Designer

  • Grafische Parametrieroberfläche
  • On/Offline Vergleich von Projektierungen
  • Passwortschutz der Projektierungen
  • Simulation
  • Lizenzfrei

Stillstands- und Drehzahlüberwachung

  • Acht sichere Eingänge für Sicherheits­funktionen
  • Sieben sichere Halbleiterausgänge
  • Zwei sichere Überwachungen für Stillstand, Drehzahl, Position, Richtung und Bremse in verschiedenen Betriebsarten
    • Sin/ Kos oder TTL Messsystem
    • HTL Messsystem über HTL-Kabeladapter
    • SSI Schnittstelle Messsystem
    • Resolver Messsysteme
  • Eine Vergleicherfunktion der beiden Überwachungen

Nähere Informationen zur SL Vario Produktfamilie finden Sie auf der Website von DINA Elektronik.


  zur Website

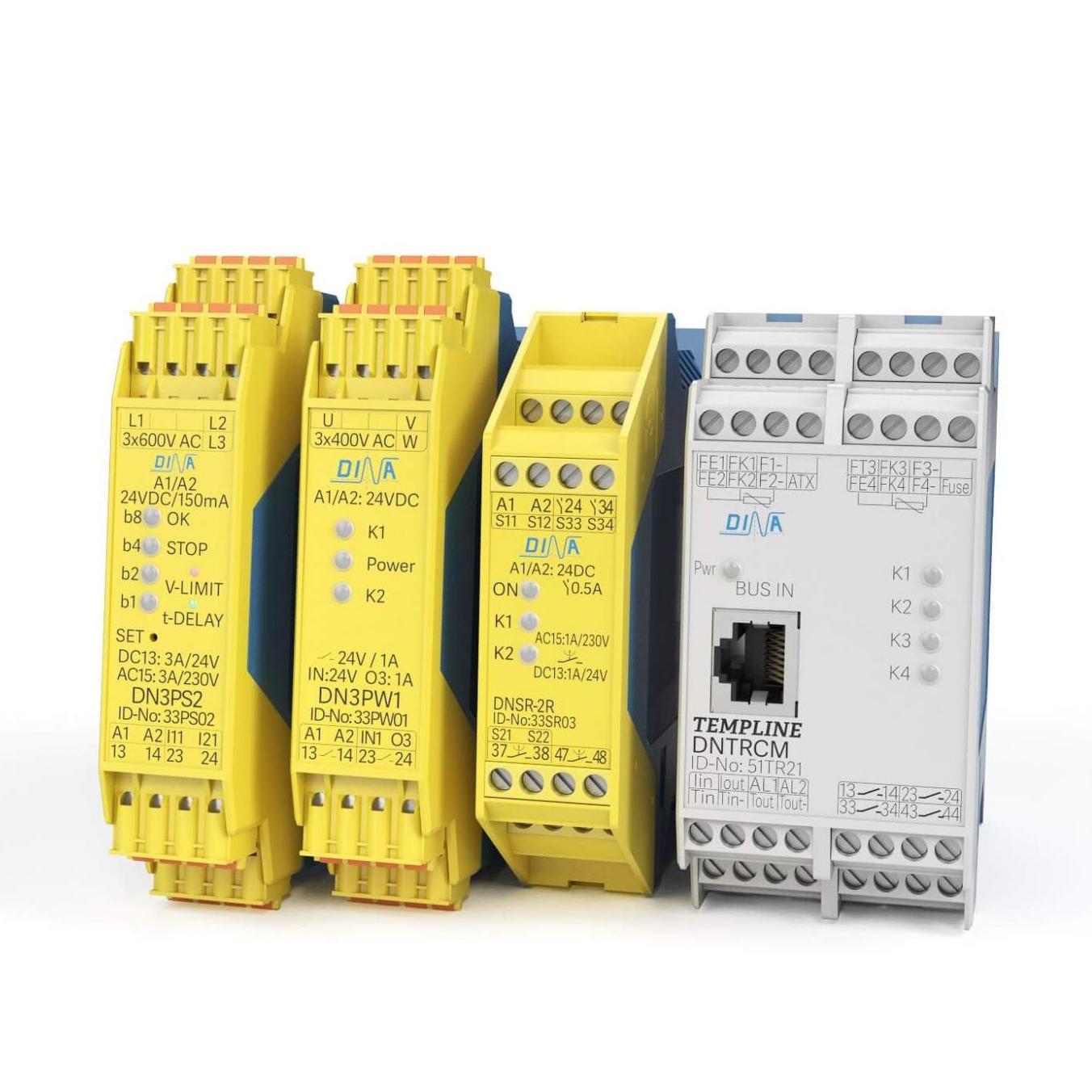

DINA Elektronik - STANDALONE Produkte

SafeOne - high-end, low-cost und no-aufwand

Die STANDALONE-Produkte bieten marktgerechte Sicherheitsfunktionen zu einem unschlagbar guten Preis. Das kompakte Gehäuse mit seiner industriegerechten Bauform findet selbst im kleinsten Schaltschrank Platz.

Die hochmodernen STANDALONE-Module bieten Sicherheitsfunktionen für jede Anwendung: Von Bewegung über Not-Halt bis hin zu Temperaturen überwachen diese schnell, einfach und kosteneffizient fast alles.


  mehr erfahren

Stillstandswächter

Die sensorlosen Drehzahl- & Stillstandswächter benötigen kein Messsystem, was sie in dieser Form einzigartig macht. Sie überwachen sicher 1 bis 3-phasige Motoren bis 600V AC mit Performance Level e.

Der Stillstandswächter DN3PS2 misst die Elektromagnetische Kraft (EMK) beim Auslauf des Motors. Die potentialfreien Ausgangskontakte schalten bei Unterschreitung der am Gerät parametrierbaren Schaltschwelle.

Drehzahlwächter

Der Drehzahlwächter DN3PD1 überwacht einen Ge­schwin­dig­keits­bereich (SSR), eine reduzierte Ge­schwind­igkeit (SLS) oder eine Maximal­geschwindigkeit (SSM). Bei dieser Variante wird die vom Antrieb vorgegebene Frequenz sicher überwacht.

Konfiguration und Diagnose erfolgen mit nur einer Taste und der zweifarbigen LED-Anzeige direkt an der Frontseite. Die Inbetriebnahme und Fehlersuche kann schnell und ohne zusätzliche Hilfsmittel durchgeführt werden.

Phasenwächter

Der kompakte Phasenwächter reagiert blitzschnell bei Phasenausfall (unter 10 ms). Er verfügt über Halbleiterausgänge und Kontaktausgänge und ist für Phasenspannungen bis 600V AC geeignet.

Temperaturwächter

Das Temperaturregler-System überwacht Temperaturen mit PT100 - Sensoren oder alternativ Thermoelementen und es sind bis zu 4 Regelkreise mit einem Regler möglich.

Das System ist kaskadierbar und wird mit der mitgelieferten Konfigurationssoftware komfortabel am Computer parametriert. Ebenfalls ist damit eine umfassende Online-Diagnose möglich.

Mit der Bedieneinheit werden Soll- und Ist-Werte sowie Systemzustände dargestellt und die Reglermodule parametriert.
